Драглайны

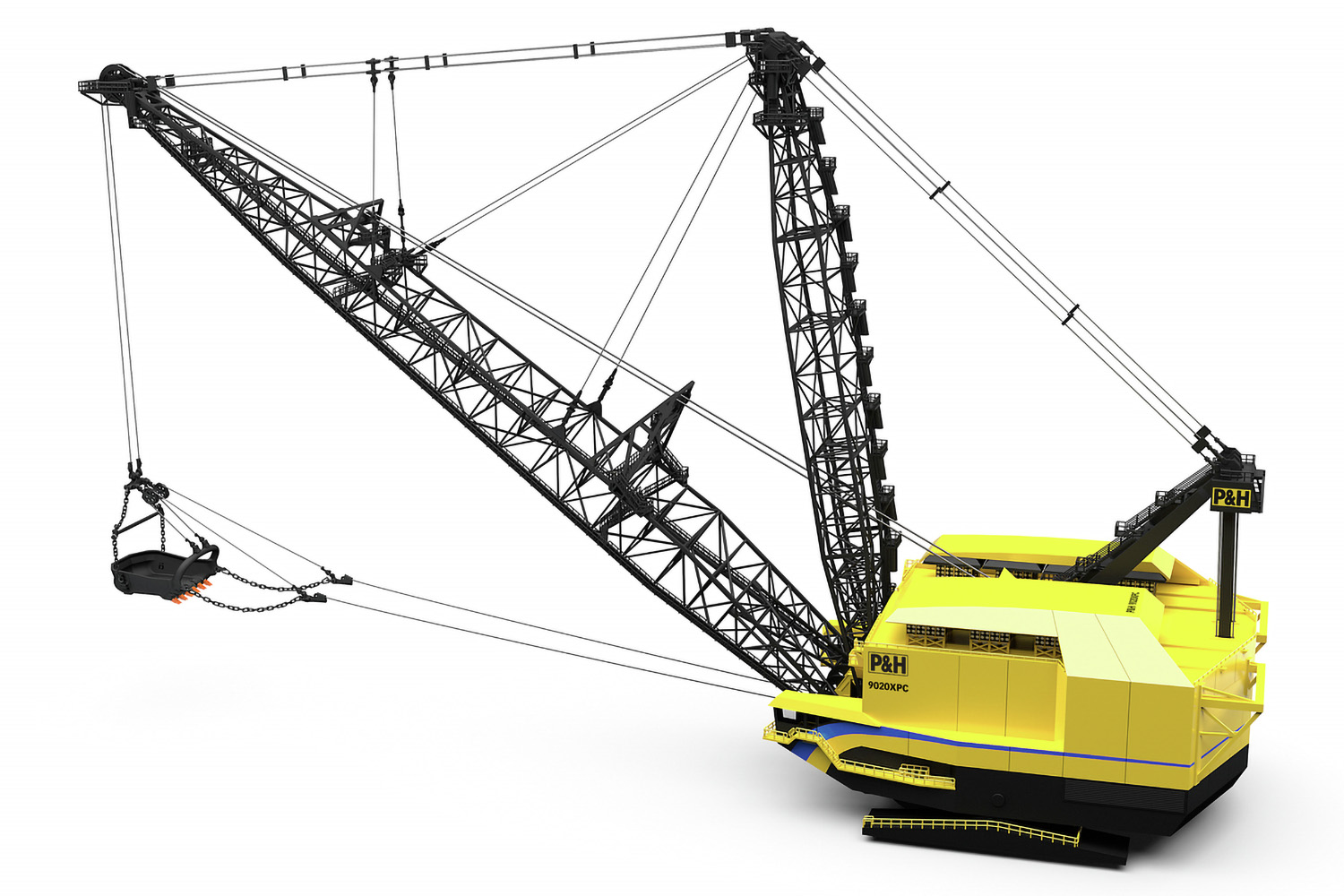

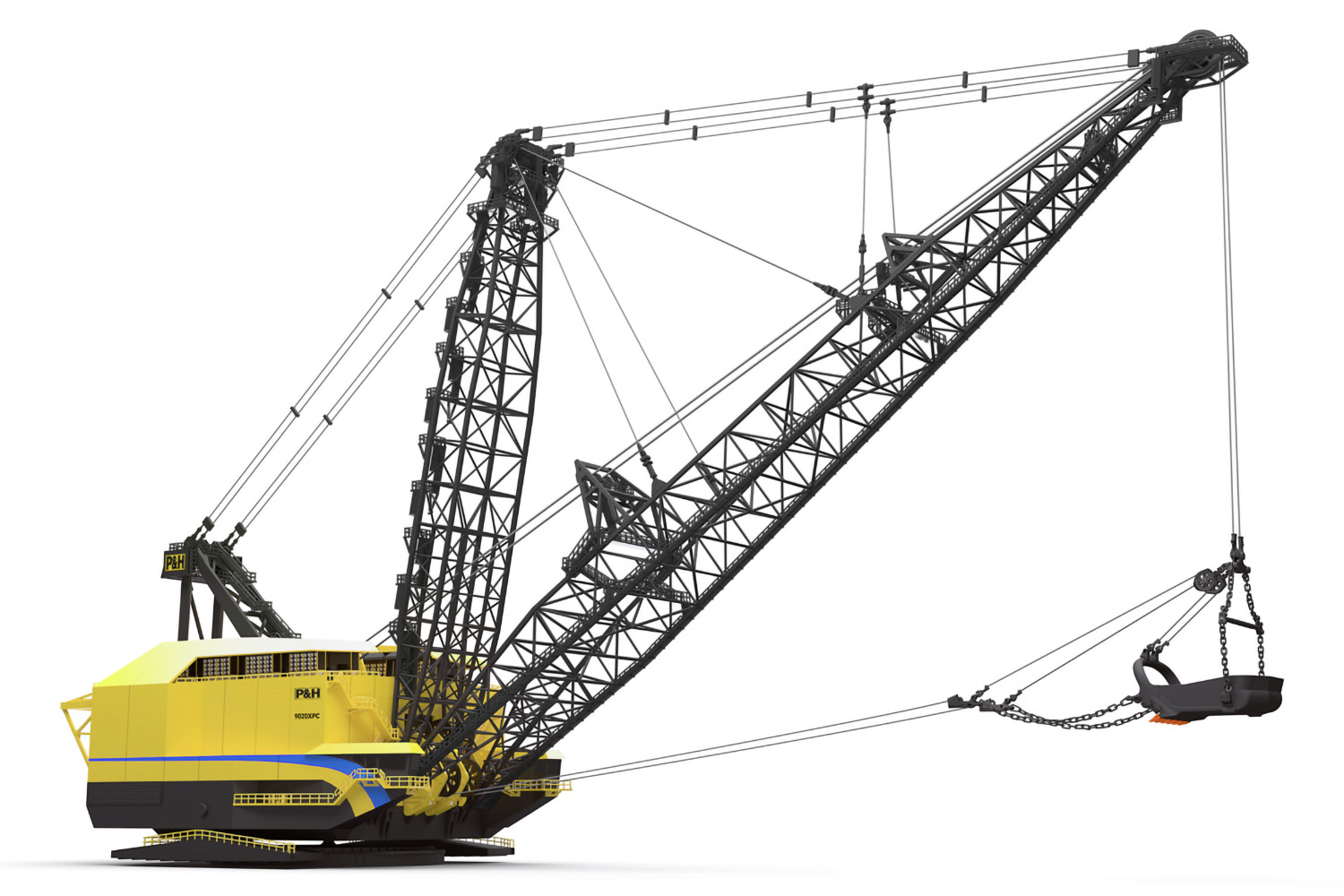

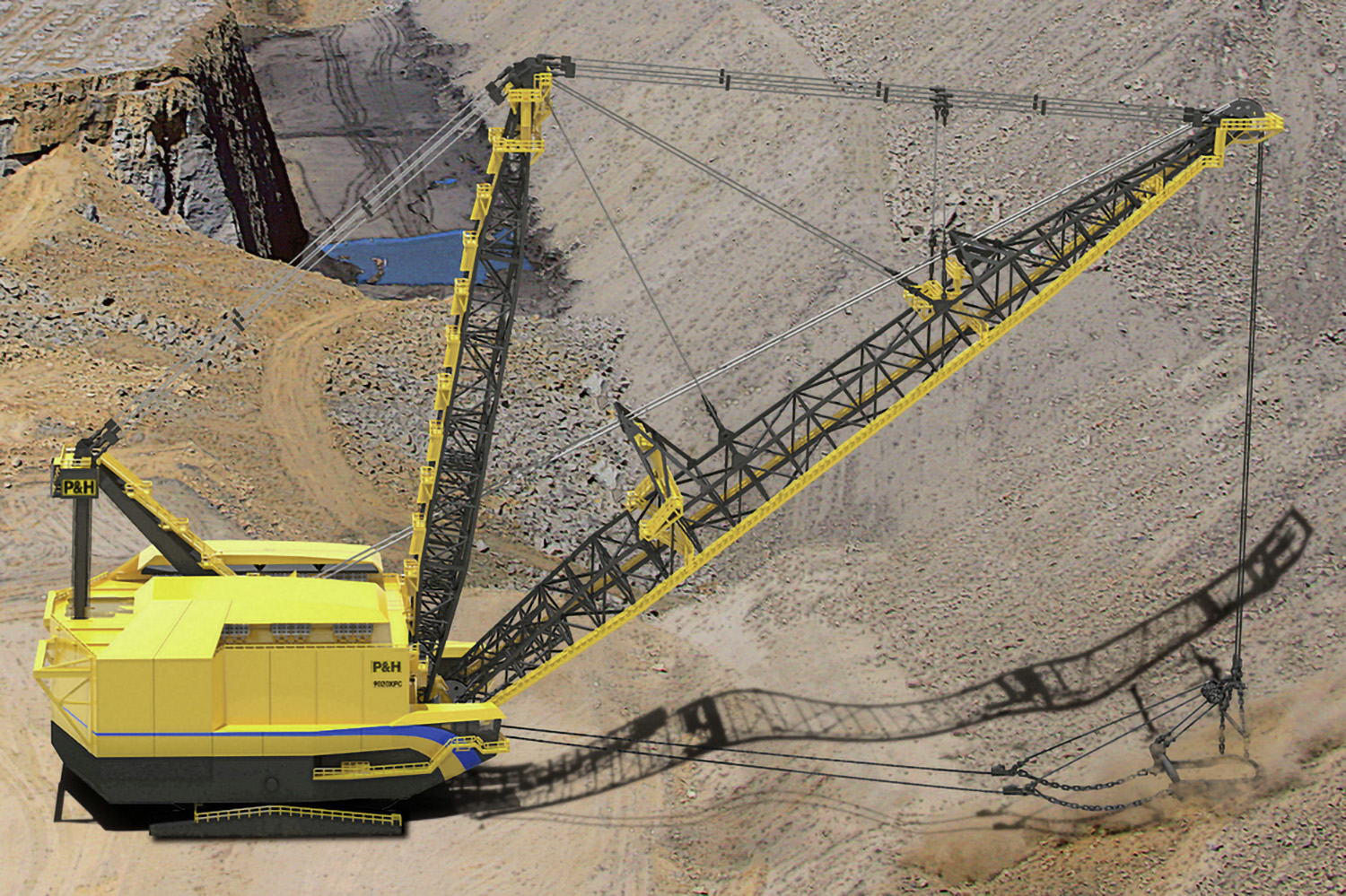

9020XPC
Вместимость ковша (куб. м)
85 - 122
Вместимость ковша (куб. ярд.)
110 - 160
Длина стрелы (м)
100 - 130
Длина стрелы (фут.)
325 - 425
Варианты закупки
Запрос сметы
Спецификации
Полные спецификации
Метрические
Британские (США)
Развернуть все
Закрыть все
Диаметры каната и барабана
Подъемные канаты (мм):
133.4
Подъемные канаты (дюйм.):
5.25
Тяговые тросы (дюйм.):
5.25
Тяговые тросы (мм):
133.4
Барабан системы подъема (мм):
335
Барабан системы подъема (дюйм.):
132
Тяговый барабан (мм):
335
Тяговый барабан (дюйм.):
132
Общие технические характеристики
Диаметр основания (м):
26.8
Диаметр основания (фут.):
88
Давление на грунт (основание), (кПа):
138
Давление на грунт (основание), (фунт./кв.дюйм):
20.1
Зазор база/платформа (фут.):
6.7
Зазор база/платформа (м):
2
Размер башмака (максимальные размеры), (фут.):
17 x 88
Размер башмака (максимальные размеры), (м):
5.2 x 26.8
Давление на грунт (башмаки), (фунт./кв.дюйм):
32.6
Давление на грунт (башмаки), (кПа):
225.2
Ширина по башмакам (фут.):
125
Ширина по башмакам (м):
38.1
Зазор под башмаками (м):
0.6
Нормальная длина шага (фут):
7.5
Нормальная длина шага (м):
2.3
Значения массы (x 1000): стандартн.
Масса нетто (кг):
7 532.5
Масса нетто (фунт.):
16606
Противовес (фунт.):
968
Противовес (кг):
439.1
Рабочая масса (кг):
7 971.6
Рабочая масса (фунт.):
17574
Поворотная рама и отсек
Длина машинного отсека (м):
38.9
Длина машинного отсека (фут.):
127.5
Ширина машинного отсека (м):
36.4
Ширина машинного отсека (фут.):
119.3
Радиус задней части (фут.):
90
Радиус задней части (м):
27.4
Расстояние от центральной оси до основания стрелы (фут.):
40
Расстояние от центральной оси до основания стрелы (м):
12.2
Высота основания стрелы (фут.):
19.5
Высота основания стрелы (м):
5.9
Глубина поворотной рамы (дюйм.):
145
Глубина поворотной рамы (м):
3.68
Рабочие диапазоны
Номин. подвешенный груз (фунт.):
760000
Номин. подвешенный груз (кг):
344 736
Рабочий диапазон длины стрелы (фут.):
371
Рабочий диапазон длины стрелы (м):
113.1
Угол стрелы (градусы):
35.8
Рабочий радиус (фут.):
347.5
Рабочий радиус (м):
105.9
:
64.8
:
212.5
Высота разгрузки (м):
48.1
Высота разгрузки (фут.):
161
Общая информация
Зазор под башмаками (фут.):
2
Диаметр кольцевого рельса (фут.):
78
Диаметр кольцевого рельса (м):
23.8
Количество и диаметр роликов (дюймы):
171 x 16
Количество и диаметр роликов (мм):
171 x 406
Диаметр делительной окружности поворотной рейки (фут.):
72.4
Диаметр делительной окружности поворотной рейки (м):
22.1
Стрела и головной блок
Конструкция стрелы:
4 Широкие фланцевые пояса с креплением труб
Материал стрелы:
HSLA
Диаметр шкива оголовка стрелы (мм):
Поворотный - 4 064
Диаметр шкива оголовка стрелы (дюйм.):
Поворотный - 160
Оголовок стрелы:
Стиль постоянного контакта
Вх. диаметр шкивов головного блока (мм):
4 064
Вх. диаметр шкивов головного блока (дюйм.):
160
