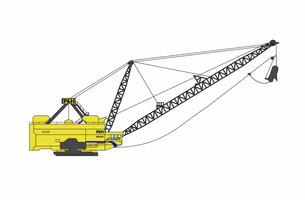

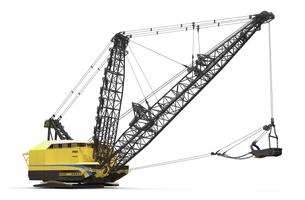

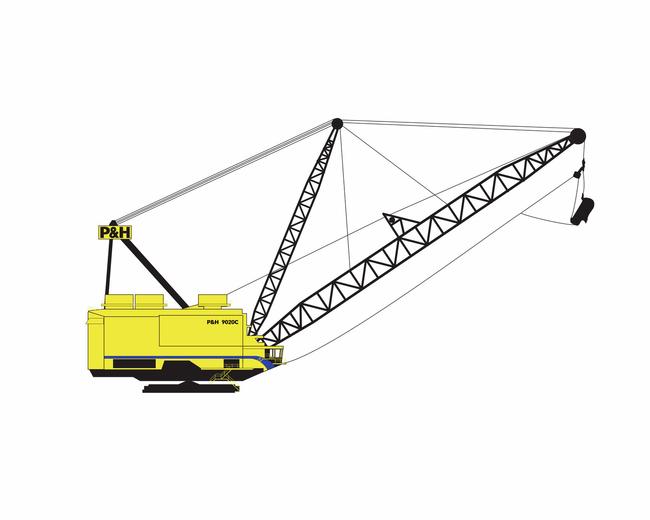

Драглайны

9020C

  • Вместимость ковша (куб. м) 55 - 93
  • Вместимость ковша (куб. ярд.) 75 - 117
  • Длина стрелы (м) 90 - 125
  • Длина стрелы (фут.) 300 - 405

Варианты закупки

Запрос сметы

Спецификации

Метрические Британские (США)
Развернуть все

  • Подъемные канаты (мм): 101.6
  • Подъемные канаты (дюйм.): 4.375
  • Тяговые тросы (дюйм.): 4.365
  • Тяговые тросы (мм): 101.6
  • Барабан системы подъема (мм): 286
  • Барабан системы подъема (дюйм.): 112.5
  • Тяговый барабан (мм): 286
  • Тяговый барабан (дюйм.): 112.5

  • Диаметр основания (м): 22.3
  • Диаметр основания (фут.): 73
  • Давление на грунт (основание), (кПа): 148
  • Давление на грунт (основание), (фунт./кв.дюйм): 21.4
  • Зазор база/платформа (фут.): 6.7
  • Зазор база/платформа (м): 2
  • Размер башмака (максимальные размеры), (фут.): 17 x 70
  • Размер башмака (максимальные размеры), (м): 5.2 x 21.3
  • Давление на грунт (башмаки), (фунт./кв.дюйм): 38.5
  • Давление на грунт (башмаки), (кПа): 265.9
  • Ширина по башмакам (фут.): 107
  • Ширина по башмакам (м): 32.6
  • Зазор под башмаками (м): 0.6
  • Нормальная длина шага (фут): 7.5
  • Нормальная длина шага (м): 2.3

  • Масса нетто (кг): 5 288.1
  • Масса нетто (фунт.): 11658
  • Противовес (фунт.): 1226
  • Противовес (кг): 556.1
  • Рабочая масса (кг): 5 844.2
  • Рабочая масса (фунт.): 12884

  • Длина машинного отсека (м): 35.9
  • Длина машинного отсека (фут.): 117.8
  • Ширина машинного отсека (м): 30.5
  • Ширина машинного отсека (фут.): 100
  • Радиус задней части (фут.): 80.3
  • Радиус задней части (м): 24.5
  • Расстояние от центральной оси до основания стрелы (фут.): 40
  • Расстояние от центральной оси до основания стрелы (м): 12.2
  • Высота основания стрелы (фут.): 16.2
  • Высота основания стрелы (м): 4.9
  • Глубина поворотной рамы (дюйм.): 112
  • Глубина поворотной рамы (м): 2.84

  • Номин. подвешенный груз (фунт.): 485000
  • Номин. подвешенный груз (кг): 219 996
  • Рабочий диапазон длины стрелы (фут.): 350
  • Рабочий диапазон длины стрелы (м): 106.7
  • Угол стрелы (градусы): 37.5
  • Рабочий радиус (фут.): 323.3
  • Рабочий радиус (м): 98.5
  • : 68.3
  • : 224
  • Высота разгрузки (м): 49.9
  • Высота разгрузки (фут.): 163.7

  • Зазор под башмаками (фут.): 1.9
  • Диаметр кольцевого рельса (фут.): 64
  • Диаметр кольцевого рельса (м): 19.5
  • Количество и диаметр роликов (дюймы): 141 x 14
  • Количество и диаметр роликов (мм): 141 x 356
  • Диаметр делительной окружности поворотной рейки (фут.): 58.8
  • Диаметр делительной окружности поворотной рейки (м): 17.9

  • Конструкция стрелы: 4 Широкие фланцевые пояса с креплением труб
  • Материал стрелы: HSLA
  • Диаметр шкива оголовка стрелы (мм): Поворотный - 3 454
  • Диаметр шкива оголовка стрелы (дюйм.): Поворотный - 136
  • Оголовок стрелы: Стиль постоянного контакта
  • Вх. диаметр шкивов головного блока (мм): 3 454
  • Вх. диаметр шкивов головного блока (дюйм.): 136
