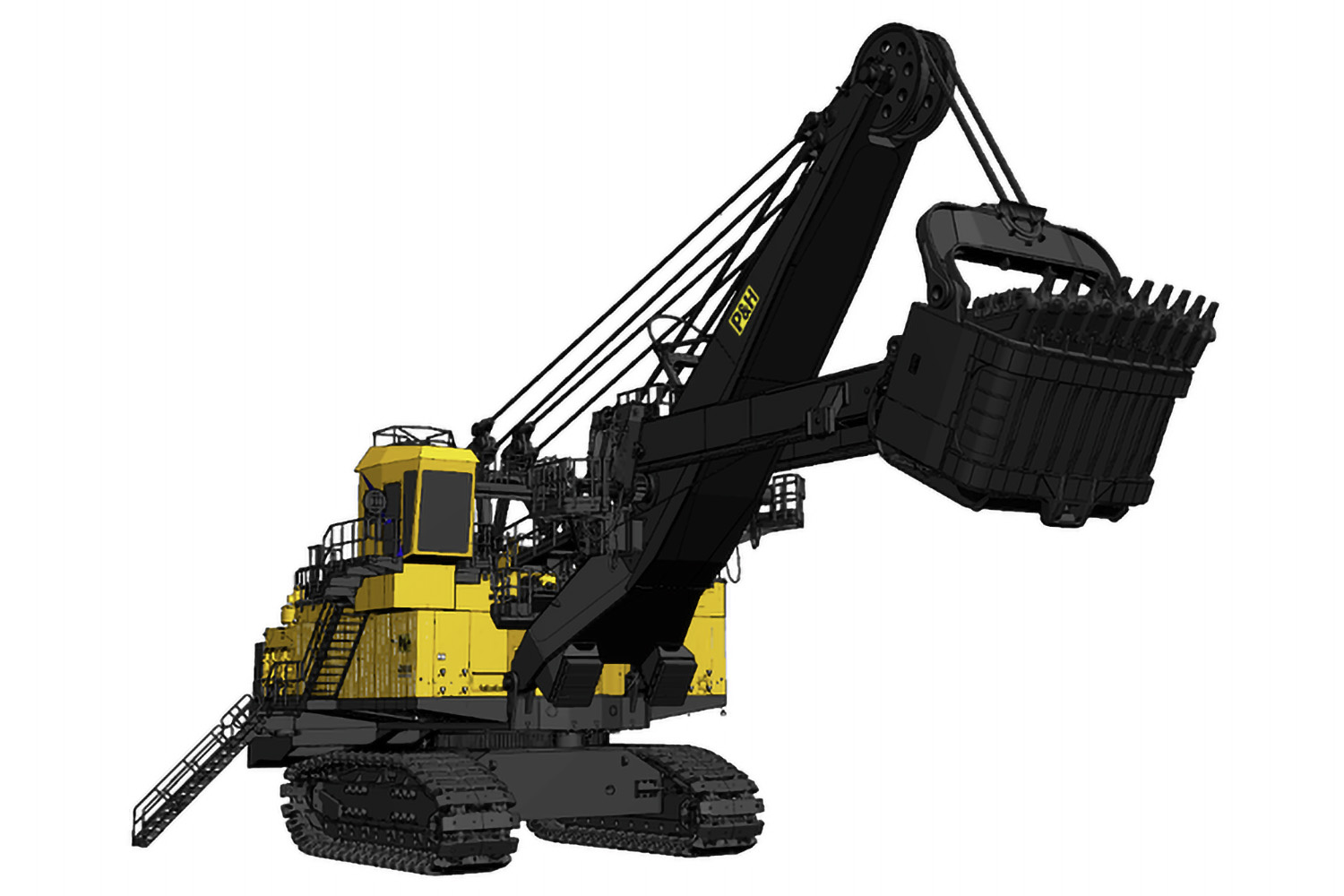

Koparki linowe z napędem elektrycznym

4100C AC

  • Nominalna ładowność (tony krótkie) 90
  • Nominalna ładowność (tony metryczne) 81.6
  • Pojemność łyżki pogłębiarki (jard^3) 54 - 64
  • Produkcja (ton metrycznych/h) 7 184 - 9 579
  • Produkcja (tony/h) 7,919 - 10,559

Opcje zakupu

Poproś o ofertę

Specyfikacje

System metryczny System imperialny (USA)
Rozwiń wszystko

  • Nominalna pojemność łyżki pogłębiarki*(jardy sześcienne): 66.4
  • Nominalna pojemność łyżki pogłębiarki* (metry sześcienne): 45.9
  • Nominalna pojemność łyżki pogłębiarki (m^3): 50.8
  • Zakres pojemności łyżki pogłębiarki (m^3): 41 - 49
  • Znamionowy ładunek podwieszony (tony krótkie): 170
  • Znamionowy ładunek podwieszony (tony metryczne): 154.2
  • Optymalny rozmiar wozidła (pokazano wozidło 180 ton metr. (200 ton krótkich)) (tony krótkie): 190 - 400
  • Optymalny rozmiar wozidła (pokazano wozidło 180 ton metr. (200 ton krótkich)) (tony metryczne): 172 - 363
  • Nominalna pojemność ładunkowa łyżki pogłębiarki (przypis): *Ładowność i pojemność łyżki zależą od wielu czynników. Skontaktuj się z Komatsu Mining, aby uzyskać analizę konkretnego zastosowania.

  • Wysokość wrębu (stopy): 51 stóp i 10 cali
  • Wysokość wrębu (m): 15.8
  • Promień wrębu (stopy): 78 stóp i 8 cali
  • Promień wrębu (m): 24.7
  • Wysokość rozładunku* przy otwartych wrotach (stopy): 31 stóp 0 cali
  • Wysokość rozładunku* przy otwartych wrotach (m): 9.1
  • Promień na poziomie gruntu (m): 16.4
  • Promień na poziomie gruntu (stopy): 52 stopy 6 cali
  • Promień odchylenia (obrotu) części tylnej (m): 10.2
  • Promień odchylenia (obrotu) części tylnej (stopy): 32 stopy 3 cale
  • Poziom pracy operatora (m): 9.5
  • Poziom pracy operatora (stopy): 31 stóp 3 cali
  • Wysokość rozładunku (przypis dolny): *Wysokość pokazana z czerpakiem typu bail-type. Wysokość będzie większa niż w czerpakach typu bail-less lub compact-bail. Rzeczywista wysokość wysypywania może być większa niż wysokość prześwitu drzwi.

  • Nabieranie: Napęd Powerband V-belt pomiędzy silnikiem a obudową przekładni pochłania obciążenia udarowe. Pierwsze i drugie przełożenie redukcyjne w zamkniętej obudowie przekładni zapewnia niezawodne smarowanie rozbryzgowe, łatwość konserwacji i dłuższą żywotność podzespołów. Uchwyt łyżki z dwoma nogami, skrzynką skrętną i napędem zębatkowym zapewnia stabilność w banku, co zapewnia optymalne kopanie. Sprężynowy hamulec tarczowy z odpowietrzaniem. Dostępny opcjonalny system filtracji tłumu

  • Odchylanie w ruchu obrotowym: Dwie modułowe przekładnie planetarne P&H o sprawdzonej konstrukcji i jednoczęściowa kuta przekładnia obrotowa przenoszą moment obrotowy, zapewniając szybkie czasy cykli. Hamulce tarczowe z hamulcem pneumatycznym sprężynowym – jeden na silnik. Dostępny opcjonalny system filtracji obrotu.

  • Napięcie zasilania: 7200 V 3 fazy, 60 Hz, 5000, 6000 lub 6600 Hz 3 fazy, 50 Hz
  • Transformator zasilający: (Minimalnie) 3000 kVA
  • Minimalna moc zwarciowa koparki: 25 MVA
  • Zastrzeżenie dotyczące napięcia zasilania: *Napięcie według wymagań klienta

  • Układ napędu: Dwie wytrzymałe obudowy przekładni planetarnych P&H o sprawdzonej konstrukcji niezależnie przekazują moment obrotowy na koła zębate napędowe, wytwarzając siłę pociągową wymaganą do szybkich, wydajnych operacji napędowych i pozycjonujących. Układ napędowy zębatek P&H Delta Drive o niskim napięciu z wytrzymałymi żeliwnymi gąsienicami gąsienicowymi. Sprężynowe hamulce tarczowe z odpowietrzaniem pneumatycznym – jeden na silnik.

  • Przekładnia wciągnika: Wszystkie przekładnie umieszczone w pojedynczej zamkniętej obudowie przekładni z filtrowanym obiegiem oleju dla niezawodnego smarowania rozbryzgowego i łatwości konserwacji. Duży bęben wciągarki o średnicy 65” dla dłuższej żywotności liny. System tulei zaciskowej i podwójne elektryczne holowniki są standardem dla wydajnej wymiany liny. Sprężynowe hamulce tarczowe zwalniane pneumatycznie – jeden na silnik.
