Pelles à benne traînante

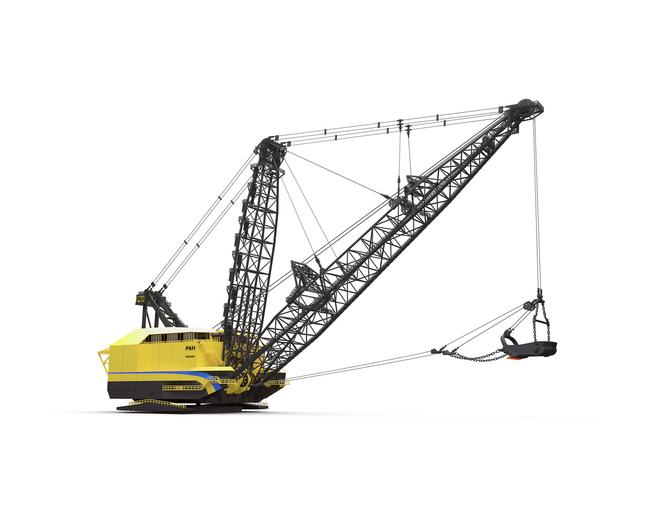

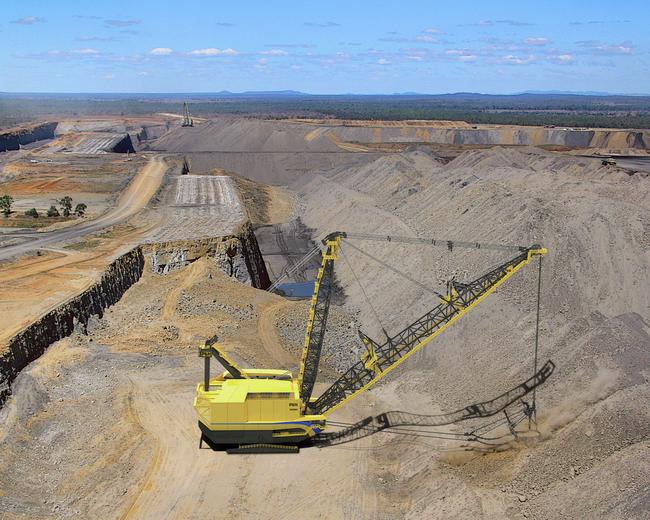

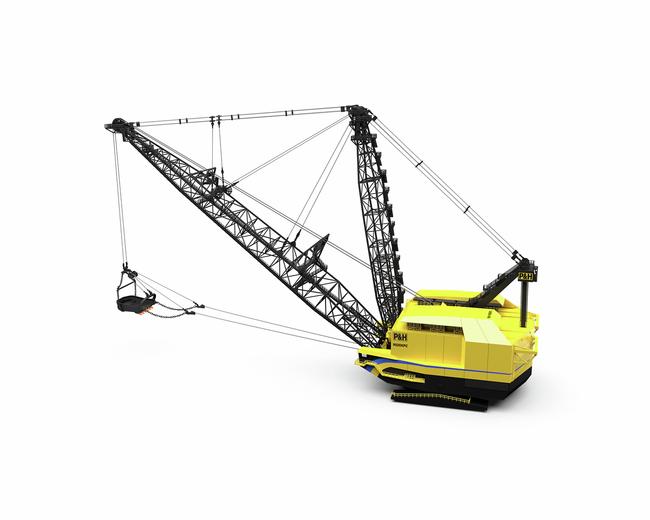

P&H 9020XPC

Capacité du godet 85 - 122 m³ 110 - 160 yd³
Longueur de la flèche 100 - 130 m 325 - 425 ft.

Voir toutes les spécifications

Demander un devis

Spécifications

Ferme tout Développer tout

Système américain Métrique

Veuillez remarquer que ces spécifications sont types. Cependant, toutes les pelles sont fabriquées sur commande selon votre application. Les spécifications de votre engin peuvent donc varier.

Configuration du réglage de la flèche

Contenance du godet à 5000 lb/vg³	m³ vg³	90 118
Capacité de levage	1000 kg 1000 lb	268 590
Longueur de la flèche	m pi	129,5 425
Portée	m pi	116 380
Hauteur de déversement maximale	m pi	64,5 211
Profondeur de creusage maximale	m pi	76,7 251
Largeur d'encombrement aux patins	m pi	38,1 125
Rayon haut de giration	m pi	27,4 90

D'autres spécifications sur la configuration mètres/verges cubes sont disponibles sur la fiche technique de la 9020XPC.

Configuration de la puissance en HP (à 690 VCA)

Moteurs d'orientation	8 x 1150
Moteurs de levage	6 x1800
Moteurs de halage	6 x1800
Moteurs de translation	4 x 1150

Poids (sans godet)

Poids net	1000 kg 1000 lb	7484 16500
Contrepoids	1000 kg 1000 lb	411 906
Poids de service	1000 kg 1000 lb	8002 17642
Diamètre standard de la base	m pi	26,8 88
Portance approximative de la base	kPa lb/po²	139 20,1
Dimensions standard des patins (largeur x longueur)	m pi	5,2 x 26,8 17 x 88
Portance approximative des patins	kPa lb/po²	254 36,9

Le tableau indique les poids avec un godet d'une contenance de 118 vg³/90 m³. Les poids pour les autres contenances de godet sont indiqués sur la fiche technique de la 9020XPC.

Spécifications générales

Dégagement sous les patins	0,6 m 2 pi	Diamètre de la couronne	23,8 m 78 pi
Distance de la cheville centrale au pied de flèche	12,2 m 40 pi	Largeur du rail	419 mm 16,5 po
Hauteur du pied de flèche	5,9 m 19 pi 5 po	Nombre et diamètre des galets	356 mm 171 x 14 po
Longueur normale du pas	2,3 m 7 pi 6 po	Diamètre de fonctionnementde la crémaillère d'orientation	21,1 m 72,4 pi
Diamètre de fonctionnement de la poulie de la pointe de flèche	3759 ou 4064 mm 148 ou 160 po	Jeu fonctionnel maximum entre la base et le cadre de la plateforme pivotante	2,1 m 7 pi
Diamètres des câbles (jumelés)	114 mm 4,5 po	Diamètre de fonctionnement des tambours	3353 mm 132 po
