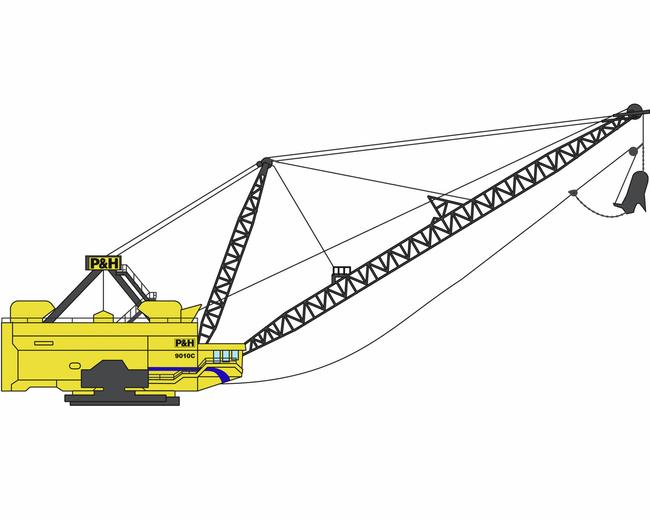

Veuillez remarquer que ces spécifications sont types. Cependant, toutes les pelles sont fabriquées sur commande selon votre application. Les spécifications de votre engin peuvent donc varier.
|
Contenance du godet à 5000 lb/vg3 |
m3 |
57 |
|
Capacité de levage |
1000 kg |
170 |
|
Longueur de la flèche |
m |
100 |
|
Portée |
m |
99,4 |
|
Hauteur de déversement maximale |
m |
36,6 |
|
Profondeur de creusage maximale |
m |
56,4 |
|
Largeur d'encombrement aux patins |
m |
27,5 |
|
Rayon haut de giration |
m |
21,6 |
D'autres spécifications sur la configuration verges/mètres cubes sont disponibles sur la fiche technique de la 9010C.
|
Moteurs d'orientation |
4 x 1150 |
|
Moteurs de levage |
4 x 1430 |
|
Moteurs de halage |
4 x 1430 |
|
Moteurs de translation |
2 x 1150 |
|
Poids net |
1000 kg |
3602 |
|
Contrepoids |
1000 kg |
454 |
|
Poids de service |
1000 kg |
4056 |
|
Diamètre standard de la base |
m |
18,7 |
|
Portance approximative de la base |
kPa |
144 |
|
Dimensions standard des patins (largeur x longueur) |
m |
3,5 x 16,6 |
|
Portance approximative des patins |
kPa |
308 |
Le tableau indique les poids avec un godet d'une contenance de 75 vg3/57 m3. Les poids pour les autres contenances de godet sont indiqués sur la fiche technique de la 9010C.
|
Dégagement sous les patins |
686 mm |
Diamètre de la couronne |
17,4 m |
|
Distance de la cheville centrale |
11,3 m |
Largeur du rail |
356 mm |
|
Hauteur du pied de flèche |
3,37 m |
Nombre et diamètre des galets |
356 mm |
|
Longueur normale du pas |
2,2 m |
Diamètre de fonctionnement de la crémaillère d'orientation |
15,9 m |
|
Diamètre de fonctionnement de la poulie de la pointe de flèche |
3048 mm |
Jeu fonctionnel maximum |
2,0 m |
|
Diamètres des câbles (jumelés) |
95,3 mm |
Diamètre de fonctionnement des tambours |
2490 mm |
Veuillez remarquer que ces spécifications sont types. Cependant, toutes les pelles sont fabriquées sur commande selon votre application. Les spécifications de votre engin peuvent donc varier.
|
Contenance du godet à 5000 lb/vg3 |
vg3 |
75 |
|
Capacité de levage |
1000 lb |
375 |
|
Longueur de la flèche |
pi |
328 |
|
Portée |
pi |
326 |
|
Hauteur de déversement maximale |
pi |
120 |
|
Profondeur de creusage maximale |
pi |
185 |
|
Largeur d'encombrement aux patins |
pi |
90,3 |
|
Rayon haut de giration |
pi |
71 |
D'autres spécifications sur la configuration verges/mètres cubes sont disponibles sur la fiche technique de la 9010C.
|
Moteurs d'orientation |
4 x 1150 |
|
Moteurs de levage |
4 x 1430 |
|
Moteurs de halage |
4 x 1430 |
|
Moteurs de translation |
2 x 1150 |
|
Poids net |
1000 lb |
7941 |
|
Contrepoids |
1000 lb |
1000 |
|
Poids de service |
1000 lb |
8941 |
|
Diamètre standard de la base |
pi |
61,5 |
|
Portance approximative de la base |
lb/po2 |
20,9 |
|
Dimensions standard des patins (largeur x longueur) |
pi |
11,5 x 54,5 |
|
Portance approximative des patins |
lb/po2 |
44,6 |
Le tableau indique les poids avec un godet d'une contenance de 75 vg3/57 m3. Les poids pour les autres contenances de godet sont indiqués sur la fiche technique de la 9010C.
|
Dégagement sous les patins |
2 pi 3 po |
Diamètre de la couronne |
57 pi |
|
Distance de la cheville centrale |
36 pi 11 po |
Largeur du rail |
14 po |
|
Hauteur du pied de flèche |
13 pi 3 po |
Nombre et diamètre des galets |
131 x 14 po |
|
Longueur normale du pas |
7 pi 2 po |
Diamètre de fonctionnement de la crémaillère d'orientation |
52 pi 3,1875 po |
|
Diamètre de fonctionnement de la poulie de la pointe de flèche |
120 po |
Jeu fonctionnel maximum |
6 pi 8 po |
|
Diamètres des câbles (jumelés) |
3,75 po |
Diamètre de fonctionnement des tambours |
98 po |
