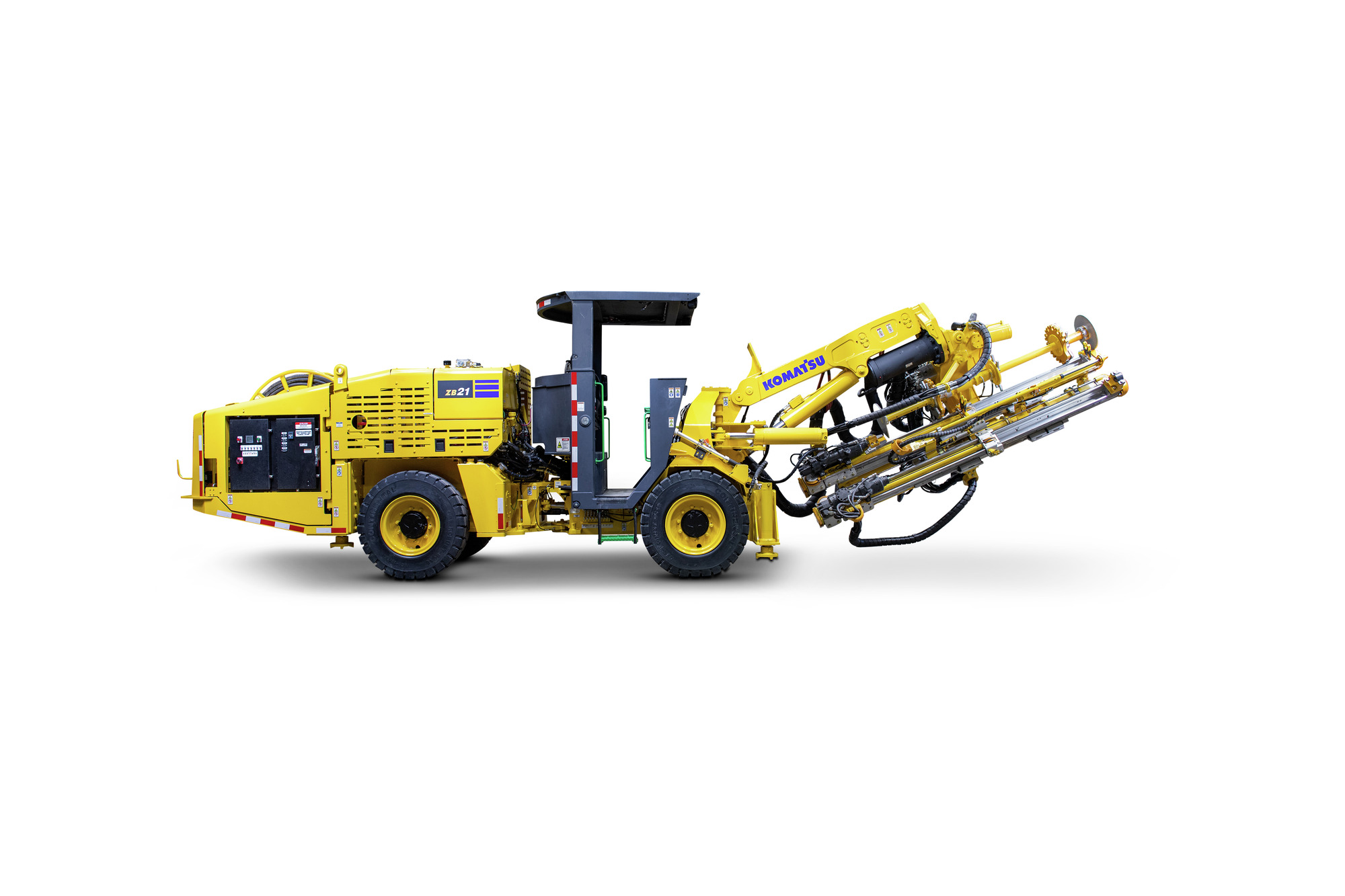

Boulonneuses de roche dure souterraines
ZB21
- Longueurs de boulons installables (m) 1.5 - 2.4
- Longueurs de boulons installables (pi) 5-8
- Portée verticale maximale (m) 6 370
- Portée verticale maximale (pi) 20 pieds 11 pouces
- Hauteur minimale de boulonnage (m) 2 893
- Hauteur minimale de boulonnage (pi) 9 pieds 6 pouces
Options d’achat
Request a quoteExcellente polyvalence dans une plateforme de boulonnage de petite classe
Le ZB21 innovateur offre confort et productivité sur une plateforme de transport commun flexible. Ce bourreau de travail solide permet de terminer le cycle de boulonnage depuis le boîtier de l'opérateur pour réduire l'interaction humaine avec les écrans et les boulons.
- 100 % du cycle de boulonnage peut être effectué à partir du poste de conduite
- 2 des principaux types de boulons peuvent être installés à partir d'un seul carrousel
- Couverture de boulonnage de tunnel à 100 % - murs et dos
Resources
Spécifications
- Toutes les spécifications
Métrique
Impérial (États-Unis)
Tout développer
- Boulonnage hydraulique: Pompes à pistons à cylindrée variable avec détection de charge, pour les mouvements de la tête de boulonnage et de la flèche.
- Commandes: Système de contrôle Intelsense intégrant les fonctionnalités suivantes : collier, antiblocage, retour automatique à la position de départ une fois le trou terminé et leviers de commande pour faire fonctionner la tête de boulonnage.
- Position de la boulonneuse: En ligne
- Nombre de flèches: 1
- Extension de flèche (mm): 1 200
- Extension de flèche (pi): 3 pieds 11 pouces
- Extension d’alimentation fixe (pi): 1 pied 5 pouces
- Extension d’alimentation fixe (mm): 427
- Extension de rampe de pose (mm): 452
- Extension de rampe de pose (pi): 1 pied 6 pouces
- Retournement de la flèche: 360°
- Capacité du carrousel: 9 boulons
- Foreuses Montabert: JZD08 (8 kW), JZD10 (10 kW) ou JZD12 (12 kW)
- Hauteur de couverture de la flèche (pi): 22 pieds 3 pouces
- Hauteur de couverture de la flèche (mm): 6 900
- Longueurs de boulons disponibles (mm): 1 524, 1 829, 2 134 or 2 438
- Longueurs de boulons disponibles (pi): 5, 6, 7 or 8
-
Vérins de nivellement
- Avant (standard avec l’unité): 2
- Arrière (standard avec l’unité): 2
-
Moteur
- Modèle de boulonneuse: Cummins QSB3.3
- Cylindrée (L): 3.3
- Certification: EPA Tier 3, MSHA
- Type de refroidissement: Refroidi à l'eau, refroidi par air de suralimentation
- Filtration de l’air: OHSA@100 cfm/hp = 9 900 cfm MSHA-07-ENA110017 = 4 000 cfm
- Puissance de sortie (HP): 99 ch à 2 600 tr/min
- Puissance de sortie (kW): 74 kW à 2 600 tr/min
- Couple maximal (pi-lb): 306 pi-lb. à 1 600 tr/min
- Couple maximal (N-m): 415 Nm à 1 600 tr/min
-
Pneus
- Type de pneu: Solide, à crampons
- Dimensions: 12.00 - 20
-
Essieux
- Avant et arrière: Dana 112
- Piston: Pas de rotation
- Frein de service: Disque humide fermé
- Frein de stationnement: Dégagement hydraulique/application par ressort
- Angle d’oscillation (degrés): +/- 7
-
Transmission
- Transmission: Série Dana T12000 avec convertisseur de couple intégré
- Changement de vitesse: Powershift
- Vitesses: 2 avant/2 arrière
-
Généralités
- Capacité du réservoir de carburant (L): 63
- Capacité du réservoir de carburant (gal US): 17
- Système d’échappement: Catalyseur d'oxydation diesel
- Système d’échappement en option: Filtre à particules diesel
- Alternateur: 24V/60A
- Batteries: 2 x 12 V
- Démarreur: 24V heavy duty
- Éclairage de déplacement: 2 avant/2 arrière
- Éclairage de forage: 4 avant
- Composants hydrauliques généraux du transporteur: Pompes à pistons à cylindrée variable avec détection de charge
- Volume du réservoir d’huile (L): 180
- Volume du réservoir d’huile (gal US): 48
- Hydraulique de direction: Pompes à pistons à cylindrée variable avec détection de charge. Deux vérins de direction à double effet.
- Remplissage du réservoir: Pompe mécanique
- Remplissage du réservoir en option: Pompe électrique et/ou wiggins
- : Le Service brake entièrement fermé est appliqué hydrauliquement, desserré par ressort sur les essieux avant et arrière avec serrage automatique des freins.
- ZJD08, ZJD10, ZJD12: Un moteur électrique TEFC de 56 kW (75 ch) (tension selon l'application) NEMA 4 panneaux
- 1re vitesse (pente de 0 %) (mi/h): 3.1
- 2e vitesse (pente de 0 %) (mi/h): 5
- 1re vitesse (pente de 0 %) (km/h): 5
- 2e vitesse (pente de 0 %) (km/h): 10
- Cabine (en option): Cabine fermée certifiée FOPS/ROPS - ISO 3449 (2005) et ISO 3471 (2008)
- Auvent de protection: Certifié FOPS/ROPS - ISO 3449 (2005) et ISO 3471 (2008)
- Siège: Seat à suspension mécanique
- Unité de base (kg): 14 900
- Unité de base (lb): 33220
- Avec toutes les options (kg): 17 100
- Avec toutes les options (lb): 37620
